Защитные стальные оправы
Производитель: ТЕРМОПРИБОР ОАО
Артикул: 00001131
+375 (17) 374-42-57
Описание
Защитные стальные оправы для монтажа технических термометров и защиты их от механических повреждений. Изготавливаются по ТУ92-887.021-91

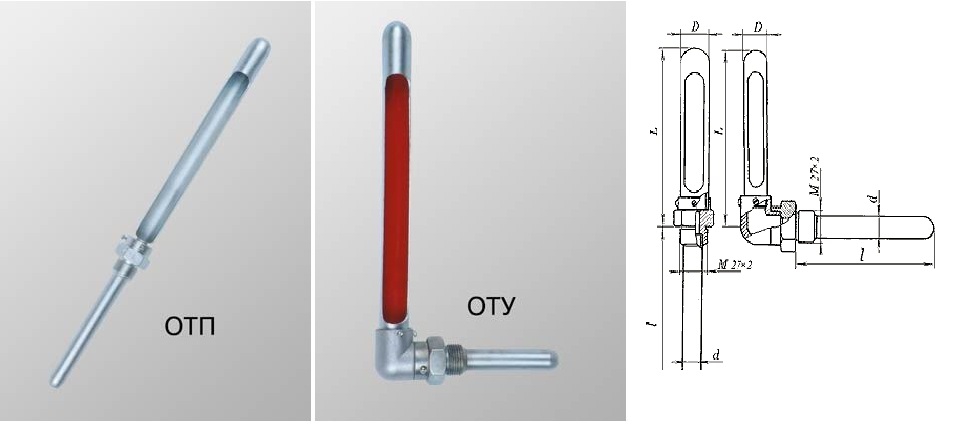

Конструкция
| Длина верхней части (чехол) L, (мм) | 285 | |
| Длина нижней части (карман) l, (мм) | 63 | 100 |
| 160 | 250 | |
| 400 | 630 | |
| 1000 | ||
| Диаметр верхней части D, (мм) | 26 X 1.5 | |
| Диаметр нижней части d, (мм) | 18 X 2 |
Верхняя часть оправ (чехол) имеет окно для шкалытермометра. Нижняя часть оправ (карман для погружаемой части термометра) сварная,состоящая из штуцера и цельнотянутой трубки.
Угловые оправы имеютцельнометаллический переходник (для изогнутой под углом 90° нижней частитермометра). Детали прямых и угловых защитных оправ взаимозаменяемые.
При температуре до +200°Соправы выдерживают условное давление до 6.3 МПа.
При температуре от +200°С до+600°С оправы выдерживают условное давление до 3.5 МПа.
Таблица соответствия размеровоправ и технических термометров
| Длина нижней части оправы (мм) | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | |
| Длина погружаемой части термометра (мм) | Прямой | 66 | 103 | 163 | 253 | 403 | 633 | 1003 |
| Угловой | 104 | 140 | 201 | 291 | 441 | 671 | 1041 |
